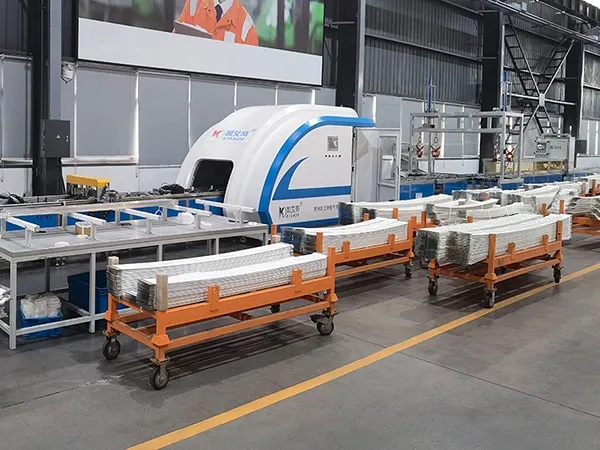

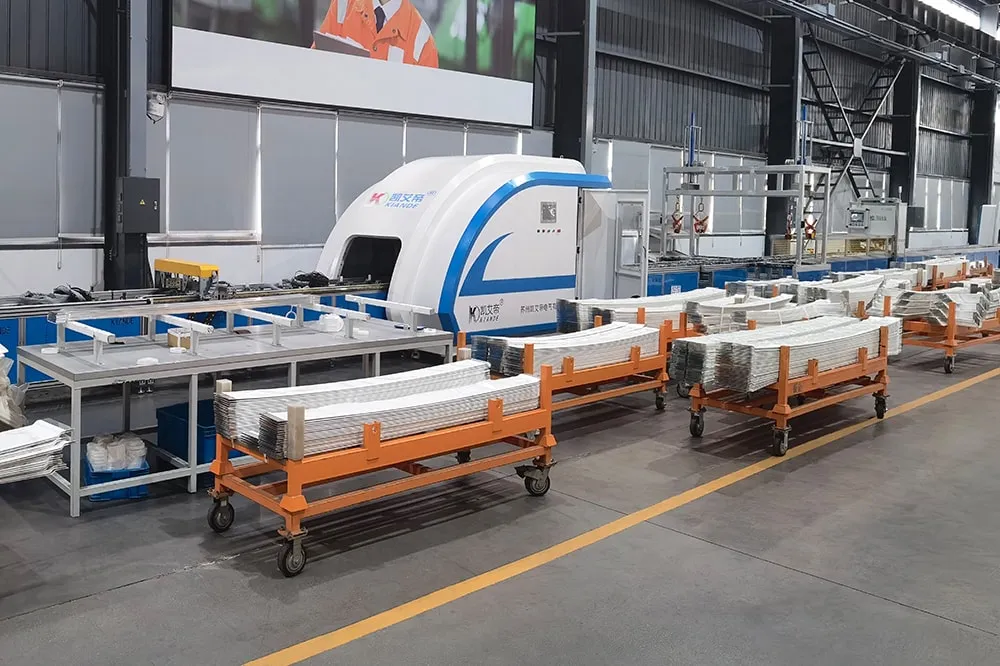

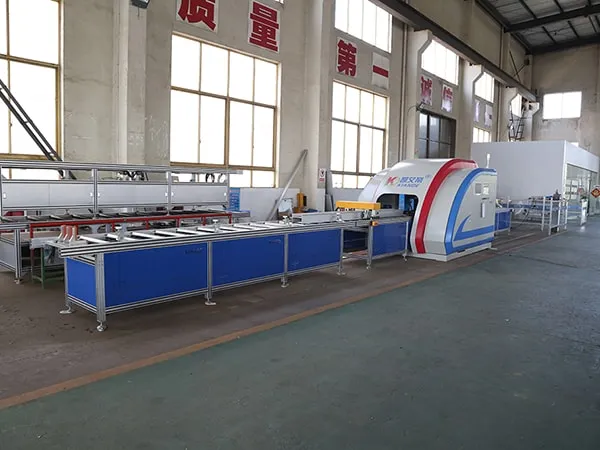

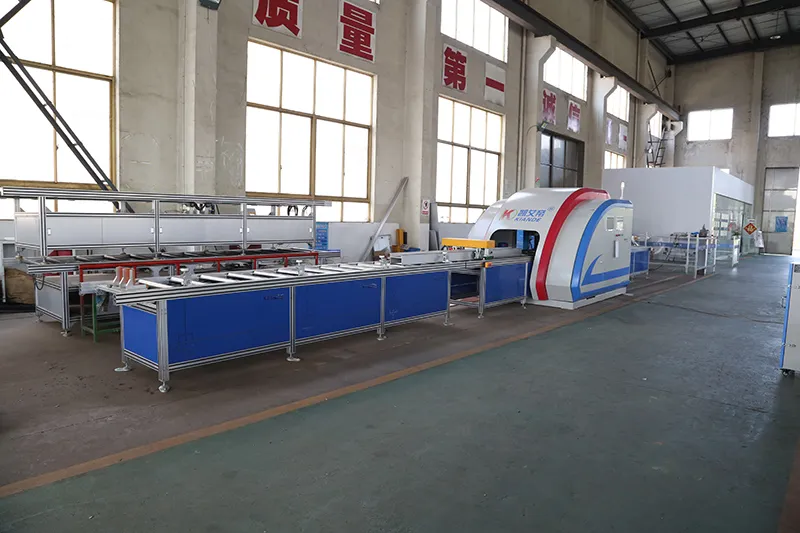

Línea Automática de Ensamblaje de Ductos de Barras

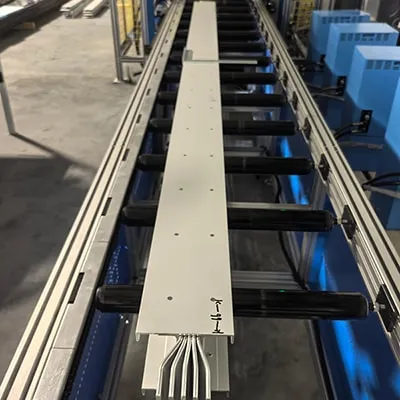

La línea automática de ensamblaje para barras colectoras de Kiande está diseñada para integrar barras colectoras procesadas, carcasas y componentes de fijación en sistemas de ductos de barras completos. La línea realiza operaciones de posicionamiento, transporte y remachado automáticos para mantener una secuencia de ensamblaje más uniforme y reducir la intervención manual.
La solución puede adaptarse a sistemas de ductos de barras compactos y a sistemas con aislamiento por aire. Según la estructura de la carcasa, puede configurarse para líneas de dos o cuatro estaciones de remachado, destinadas a estructuras de carcasa de dos o cuatro piezas.
Solicite un diseño de planta y análisis de retorno de inversión
Comparta con el equipo técnico de Kiande el tipo de ducto de barras que fabrica, la estructura de carcasa, las dimensiones de sus módulos, el método de fijación y el volumen mensual estimado. Kiande puede proponer la configuración más adecuada de línea automática, distribución de estaciones y nivel de automatización para su proyecto.

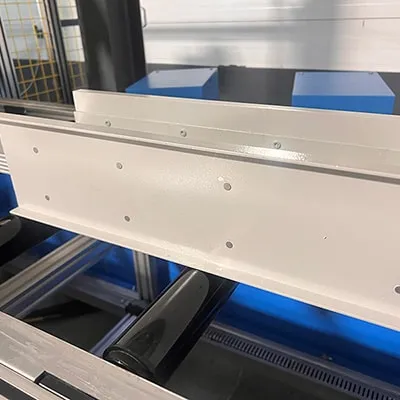

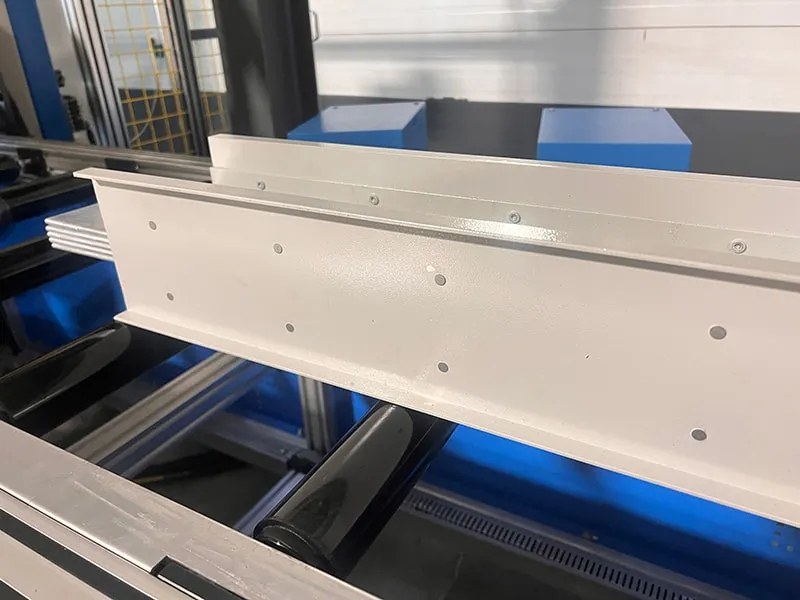

Estructura de carcasa de ducto de barras de dos piezas: Configuración de carcasa compuesta por dos piezas, compatible con una línea equipada con dos estaciones de remachado.
Estructura de carcasa de ducto de barras de cuatro piezas: Configuración de carcasa compuesta por cuatro piezas, compatible con una línea equipada con cuatro estaciones de remachado.
- Compatibilidad con distintos métodos de fijación: La línea puede utilizarse para sistemas remachados o fijados mediante espárragos, permitiendo adaptar el proceso de ensamblaje a diferentes estructuras de ductos de barras.

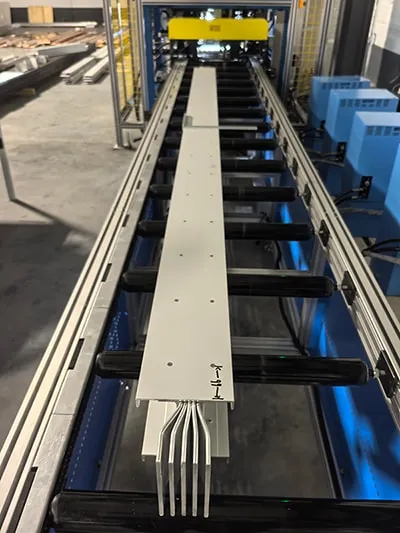

- Ensamblaje automatizado: El posicionamiento, transporte y remachado automáticos ayudan a reducir la intervención manual durante las etapas críticas de montaje.
- Configuración para carcasas de dos o cuatro piezas: La línea puede configurarse con dos o cuatro estaciones de remachado según la estructura de la carcasa del ducto de barras.
- Integración con procesos de fabricación existentes: Puede conectarse con equipos de punzonado, corte, doblado y líneas automáticas de inspección, ayudando a estructurar una secuencia de producción más continua.
- Control y mantenimiento conectados: La configuración publicada incluye control en red y mantenimiento en línea como opción, facilitando la supervisión técnica de la línea.
- Datos para seguimiento de eficiencia: Las funciones de autodiagnóstico y registro de OEE permiten recopilar información útil para el seguimiento del rendimiento y la prevención de fallos en planta.
| Modelo | |
| Altura máxima del ducto de barras | 350mm (capa única) |
| Longitud máxima del ducto de barras | 6000mm |
| Modo de posicionamiento | Posicionamiento unilateral o centrado |
| Eficiencia de trabajo | Aproximadamente 3000mm por 2 min |
| Número de ejes de control | 5 ejes |
| Sistema de control | Control en red, mantenimiento en línea (optional) |
| Número de estaciones de remachado | 4 unidades (para carcasa de cuatro piezas) / 2 unidades (para carcasa de dos piezas) |
| Tipo de remachado | Remachado automático |
| Alimentación eléctrica | 380–415VAC, 50–60Hz, 20kW |
| Dimensiones de la máquina | 25000×2000×1900mm |
Ensamblaje automatizado de sistemas compactos de barras colectoras (busbar) destinados a proyectos de distribución eléctrica industrial y comercial.
- Sistemas de ductos de barras con aislamiento por aire Producción de módulos para sistemas de ductos de barras con aislamiento por aire, según la configuración de carcasa y fijación requerida
- Distribución eléctrica vertical en edificios Ensamblaje de tramos estándar de 3 m o 6 m para sistemas verticales de distribución eléctrica en edificios de gran altura.
- Infraestructura crítica Producción de sistemas de barras colectoras y ductos de barras para aeropuertos, hospitales, estadios, datacenters y otras instalaciones que requieren distribución eléctrica confiable.
- Fabricación OEM y ODM Adecuada para fabricantes que requieren una línea de ensamblaje consistente para producir soluciones de barras colectoras bajo especificaciones de marca, proyecto o mercado.
- Industria, energía y minería Aplicable a la fabricación de sistemas de distribución de alta corriente para plantas industriales, proyectos energéticos, minería e instalaciones de manufactura de gran escala.
