Línea de ensamblaje de celdas de media tensión (MT)

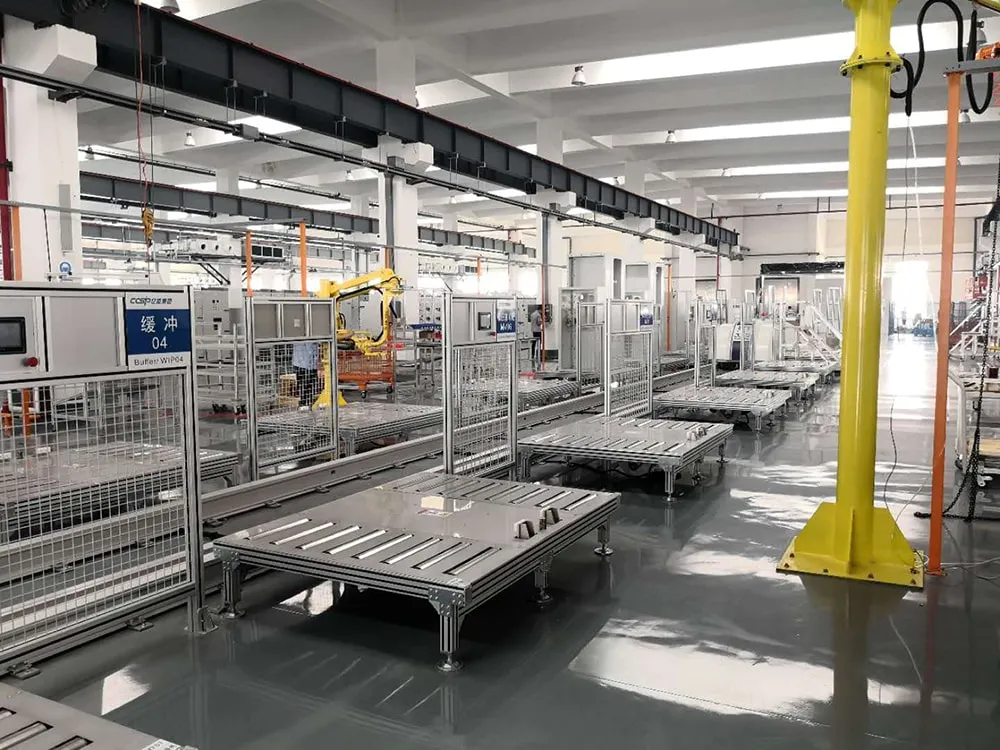

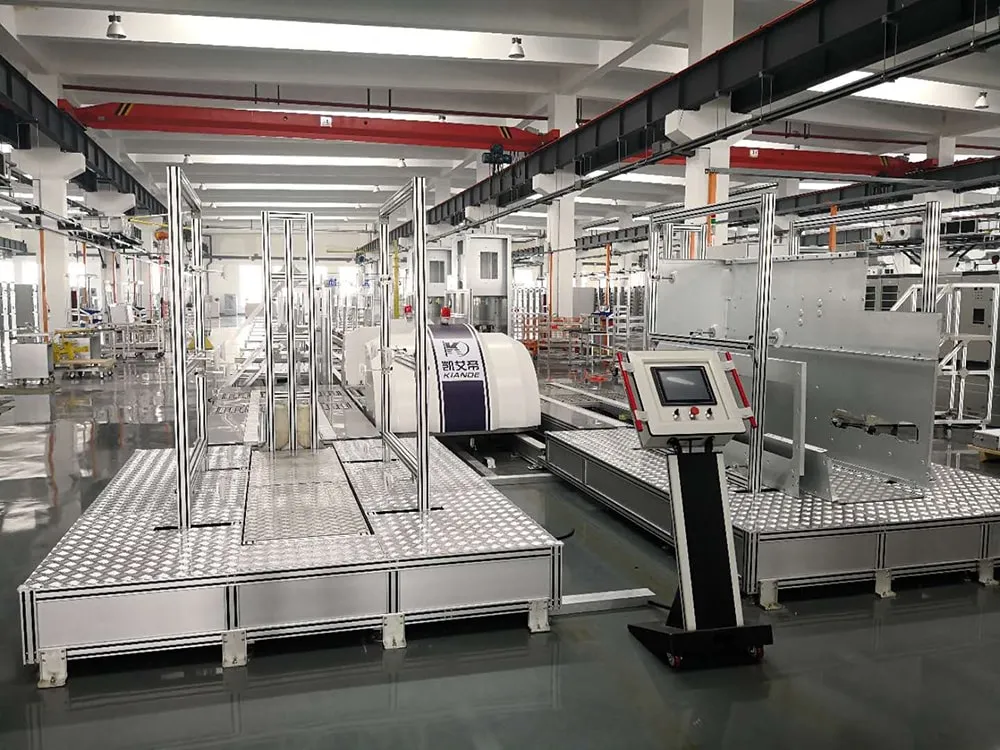

La línea de ensamblaje de celdas de media tensión (MT) permite organizar una producción continua, desde el montaje hasta la finalización del producto. Mediante utillajes, vehículos de transferencia RGV, unidades robotizadas y dispositivos de apoyo en las estaciones de trabajo, los componentes eléctricos se instalan dentro de la envolvente de la celda. Posteriormente, el producto pasa por las etapas de inspección, pruebas de puesta en servicio y despacho final. Cada etapa del proceso se organiza mediante una estación de trabajo o una estación intermedia de acumulación (Buffer). De acuerdo con los requisitos de fabricación, la línea puede configurarse con utillajes específicos y áreas de almacenamiento cercanas a las estaciones para facilitar el suministro de materiales y mantener un flujo de producción más continuo.
| Modelo | |
| Número de estaciones de acoplamiento | 20–50 sets |
| Sistema de transferencia | Vehículo RGV con unidad tractora motorizada |
| Ensamblaje de bastidores | Posicionamiento automático basculante (Flip-type automatic positioning) |
| Número de estaciones de ensamblaje de bastidores | 2 sets |
| Modo de control | PLC con conectividad de red |
| Instalación de transformadores de corriente (TC) | Manipulador |
| Instalación de puertas | Polipasto manual o robot industrial |
| Instalación de gabinete de instrumentación | Polipasto manual o robot industrial |
| Dimensiones del cerramiento del área de pruebas | 6000×6000×2800mm |
| Eficiencia de producción | 20 unidades por turno de 8 horas |
| Alimentación eléctrica | 380–415VAC, 50–60Hz, 20kW |
| Área ocupada por la línea | 50000×8000mm |
