Elementos de Fijación y Herrajes para Uniones de Barras Colectoras
Los elementos de fijación y herrajes se utilizan para asegurar mecánicamente las uniones de barras colectoras y los componentes asociados en sistemas busbar y ductos de barras. La gama incluye pernos, remaches autoperforantes, tuercas hexagonales y arandelas elásticas Belleville.

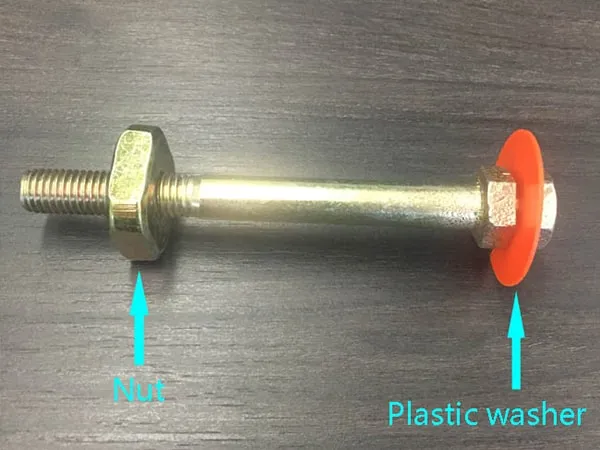

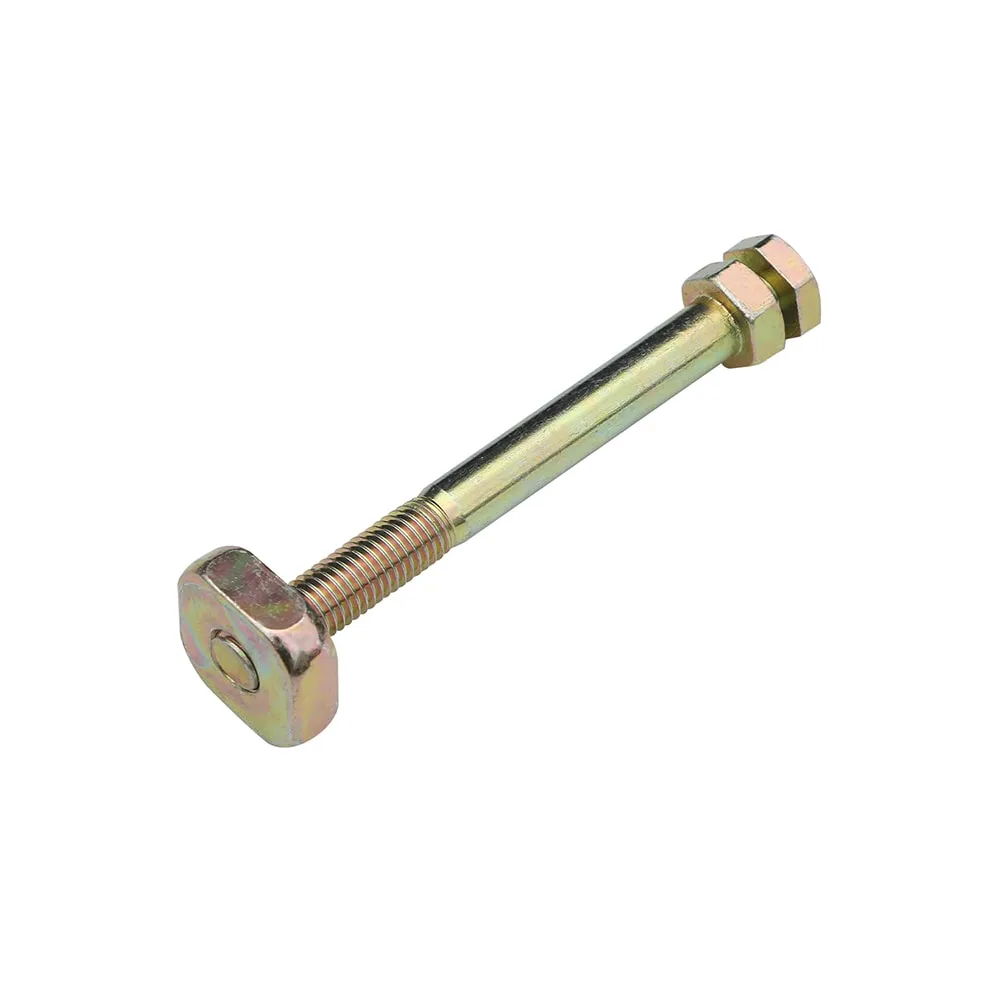

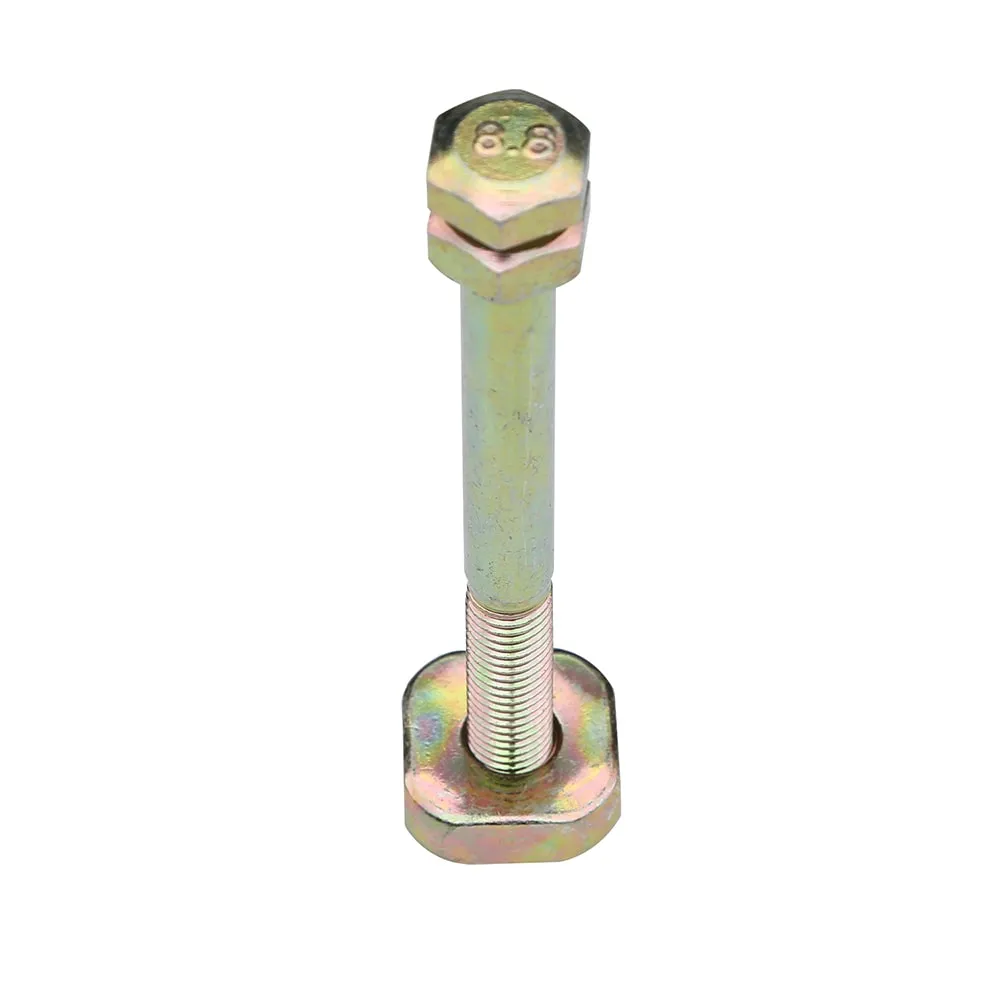

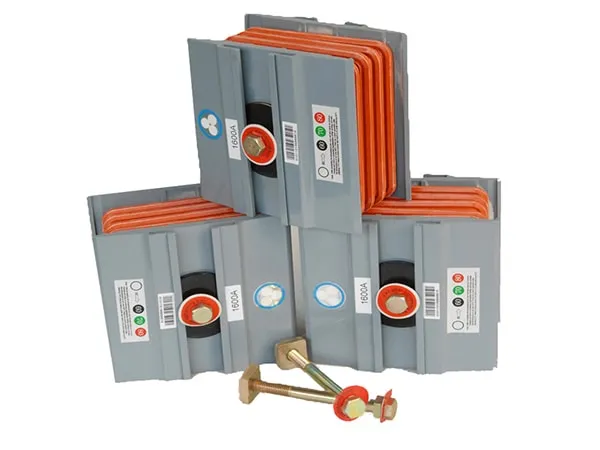

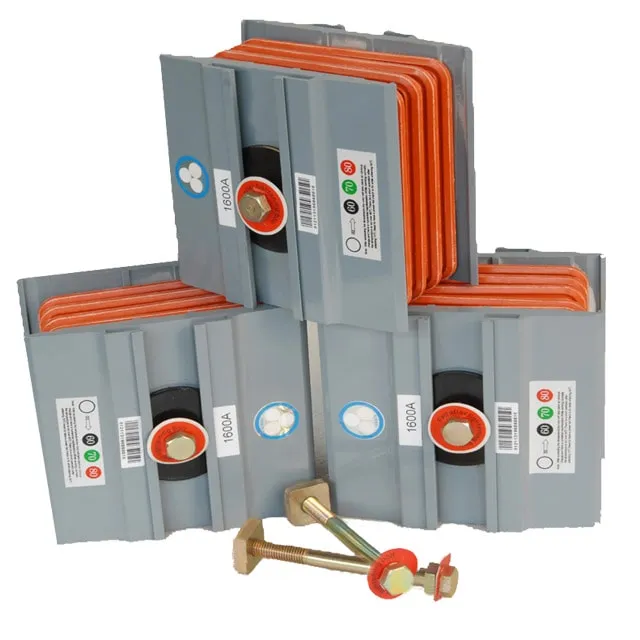

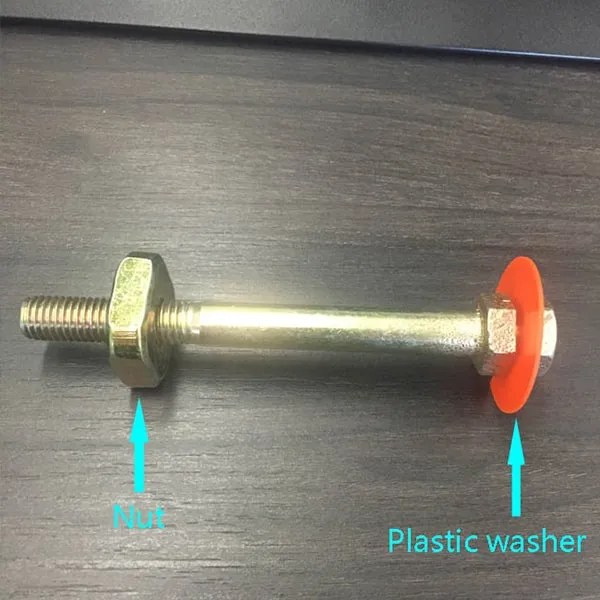

Pernos para Uniones de Barras Colectoras
Los pernos se utilizan para fijar uniones y componentes estructurales dentro de sistemas de barras colectoras. Están disponibles en distintas longitudes, con grado de resistencia 8.8 y acabados de zinc amarillo o zinc blanco.
Especificaciones técnicas
| Tamaño | Clase de resistencia | Tamaño de tuerca cuadrada | Longitud de rosca | Torque recomendado | Color |
| M12*115 | 8.8 | 30*30mm/27*27mm | 45-65mm | 70–90N.M | Amarrillo Zinc/ Blanco Zinc |
| M12*120 | 45-65mm | ||||
| M12*125 | 45-65mm | ||||
| M12*130 | 45-65mm | ||||
| M12*140 | 45-65mm | ||||
| M12*165 | 45-65mm |

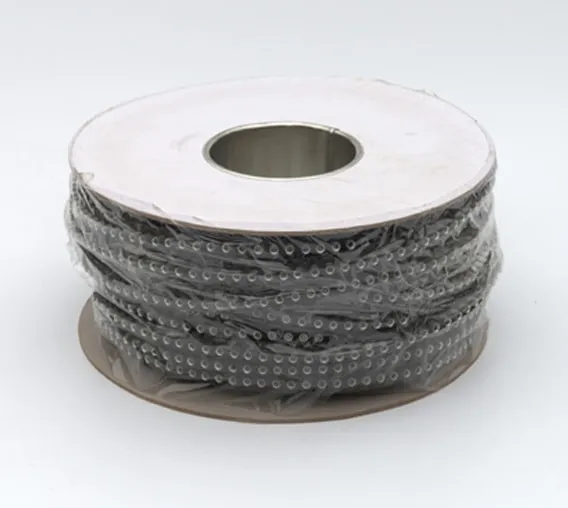

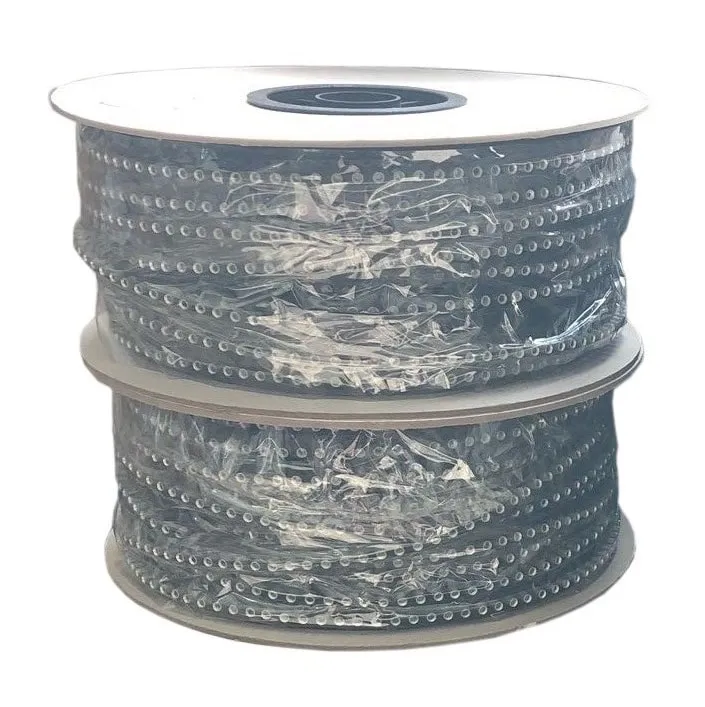

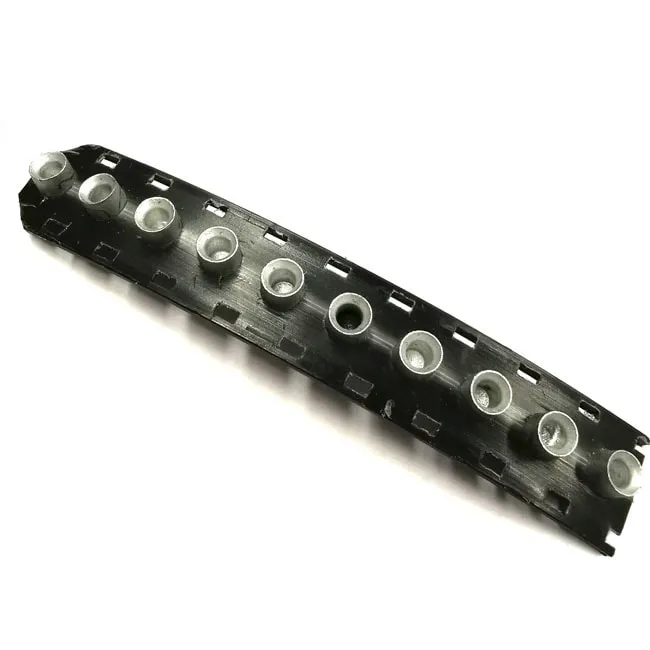

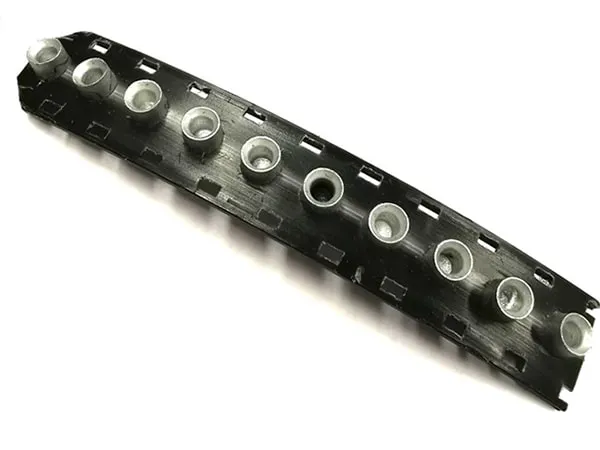

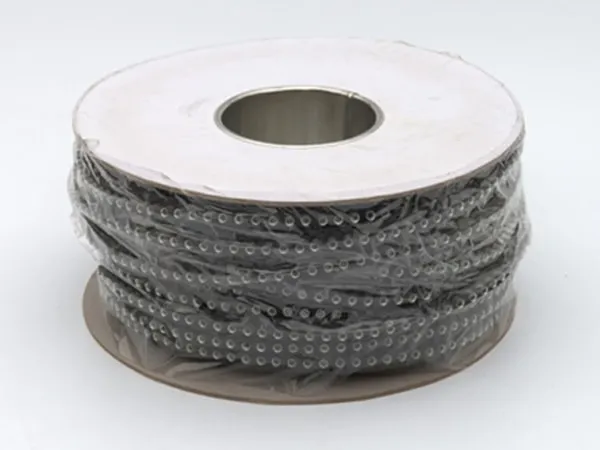

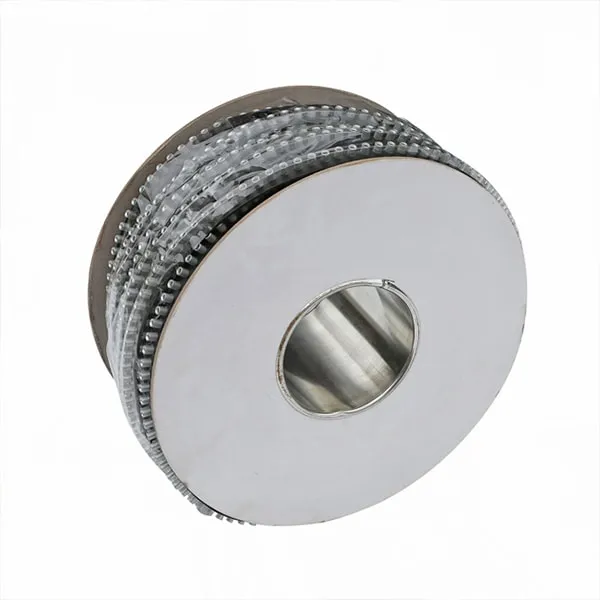

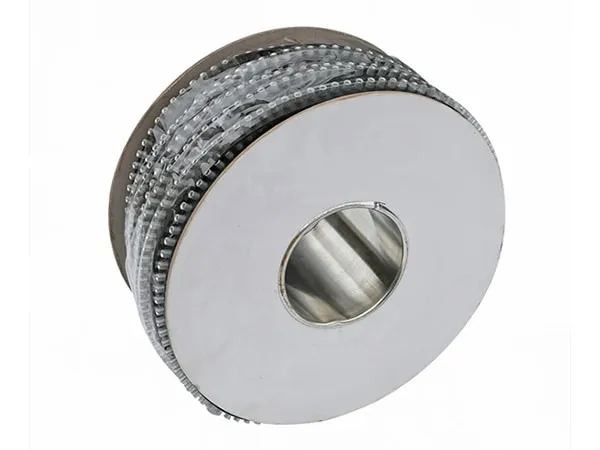

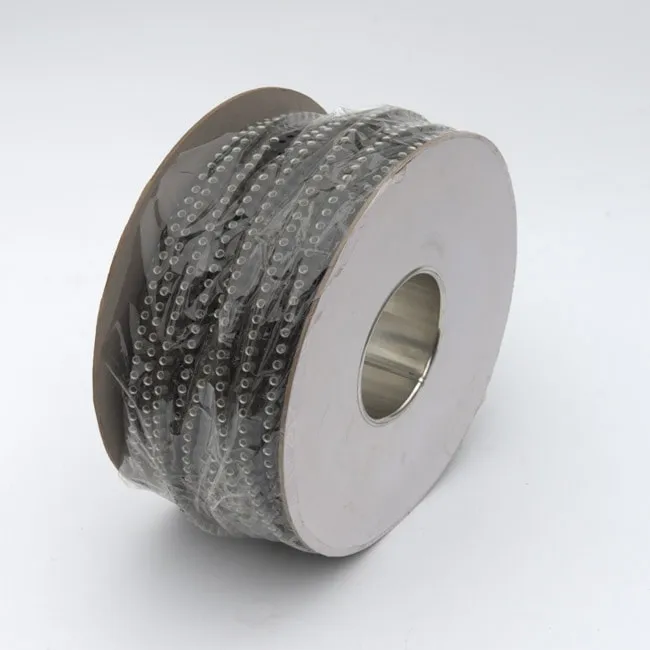

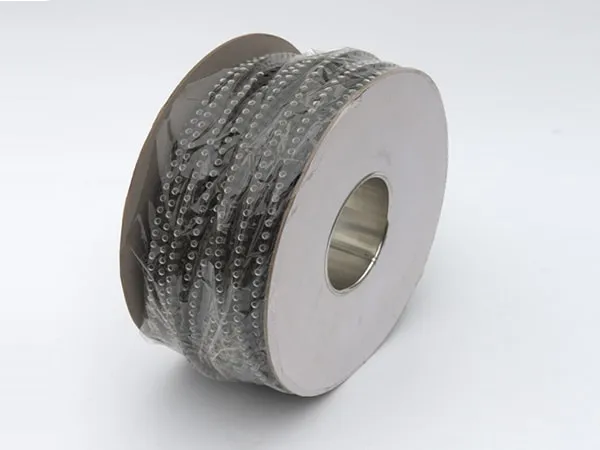

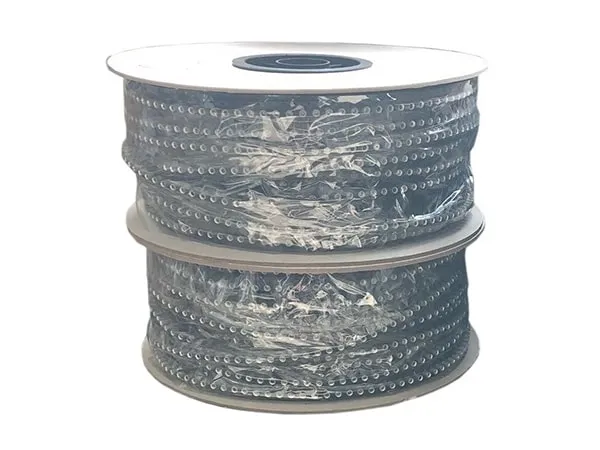

Remaches Autoperforantes
Especificaciones técnicas
| Rivet-06 | 5*6mm | Remache semi-tubular |
| Rivet-08 | 5*8mm | |
| Rivet-09 | 5*9mm | |
| Rivet-10 | 5*10mm |

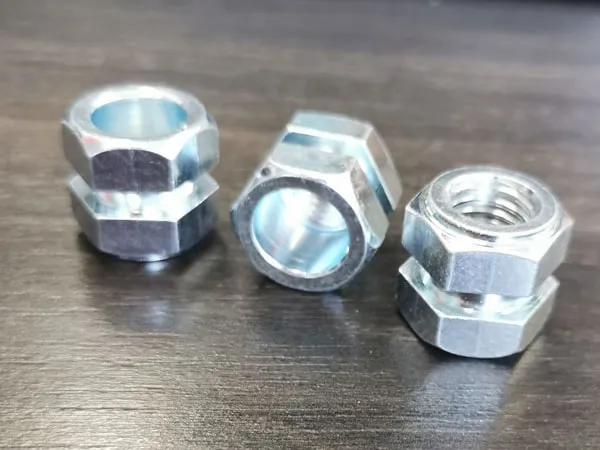

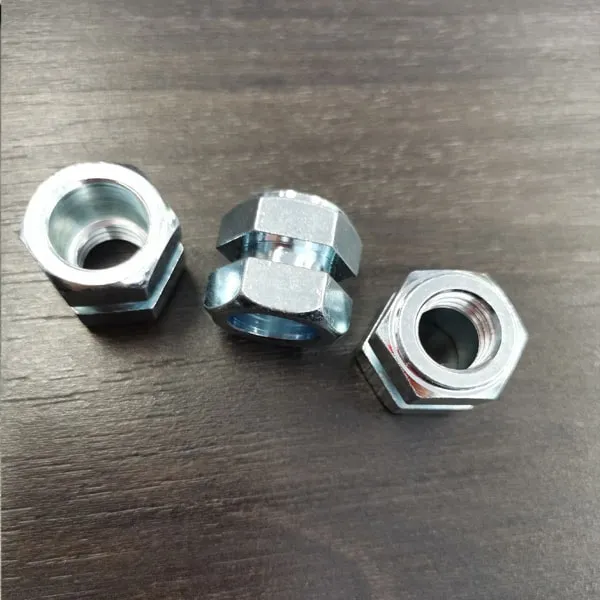

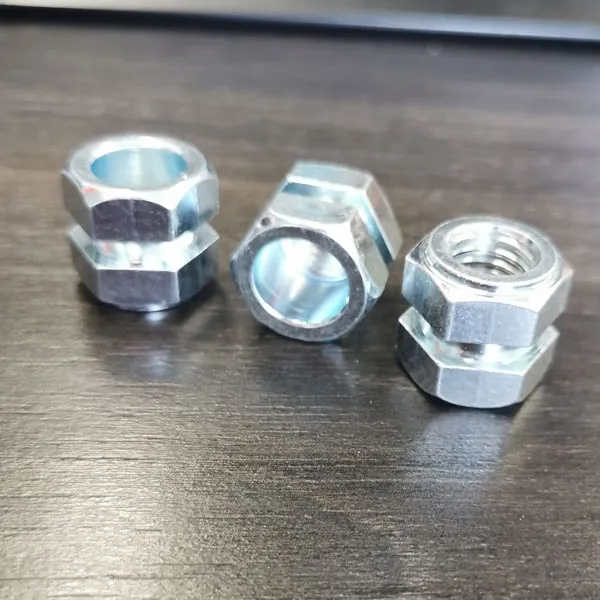

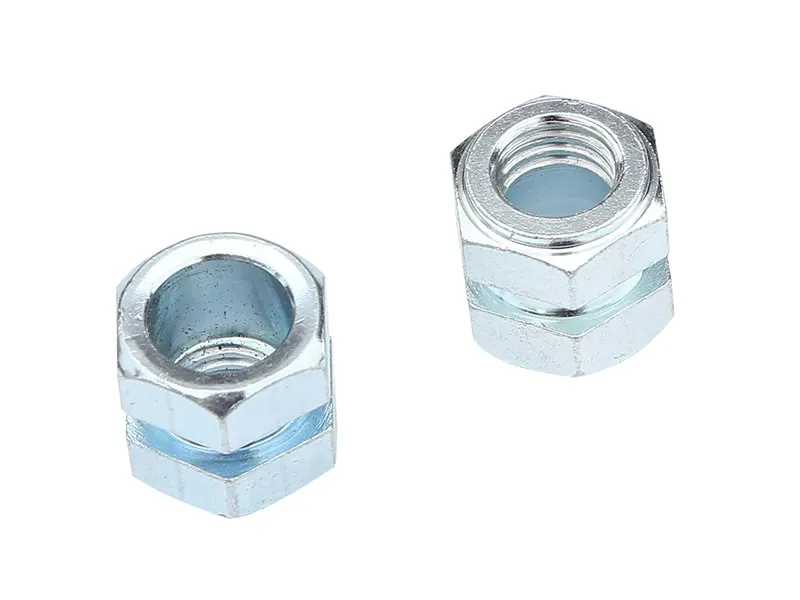

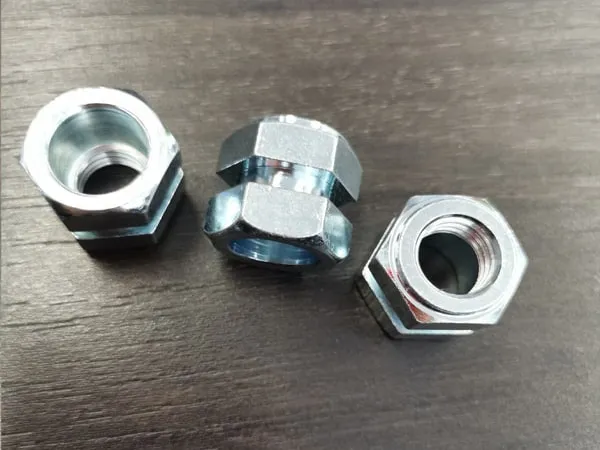

Tuerca Hexagonal de Doble Cabeza
Especificaciones técnicas
| Tamaño | M12 |
| Torque recomendado | 70-90N.M |
| Color | Amarrillo Zinc / Blanco Zinc |
| Acabado superficial | Galvanizado/ Cromado |
Arandelas Belleville
Especificaciones técnicas
| Diámetro exterior | Material | Diámetro del orificio central | Acabado superficial |
| Ø37.3mm | 65Mn | Ø8.5mm | Galvanizado |
| Ø60.4mm | 65Mn | Ø13mm | Dacromet |
| Ø74.4mm | 65Mn | Ø13mm | Dacromet |
| Ø75.5mm | 65Mn | Ø13mm | Dacromet |
| Ø76.5mm | 65Mn | Ø13mm | Dacromet |
| Ø80.4mm | 65Mn | Ø13mm | Dacromet |
| Ø90.6mm | 65Mn | Ø13mm | Dacromet |
